Informasi Detail
Deskripsi Produk

Informasi Detail
Ukuran ::	Ukuran Disesuaikan, 1/2 "~ 48"	Sertifikasi::	ASME DNV BV API CE ABS CE
Kuantitas::	1 unit	Rincian kemasan::	Tidak ada Fumigate atau Fumigate Plywood / Wood Pallet atau Case
Derajat ::	45D atau disesuaikan	Aplikasi::	pipa, Minyak, Gas/minyak/air
Menyoroti:	45 Derajat Pipa Baja Hitam Siku CE , CE Hitam Pipa Baja Siku , hongcheng 45 Derajat Pipa Siku Hitam

Deskripsi Produk

Baja Karbon 45 Derajat Ce Pipa Fitting Siku Dn 800 Sch Std Lr A234 Wpb Pipa Baja Hitam Siku

Dalam sistem perpipaan, elbow adalah fitting pipa yang mengubah arah perpipaan.

Menurut sudut, ada 45 ° dan 90 ° 180 ° tiga yang paling umum digunakan, selain itu, sesuai dengan kebutuhan proyek, itu juga mencakup 60 ° dan siku sudut abnormal lainnya.

Bahan siku adalah baja tahan karat, baja paduan, baja karbon, logam non-ferrous dan sebagainya.

Lingkup aplikasi:

Karena kinerja komprehensif yang baik, siku banyak digunakan dalam teknik kimia, konstruksi, drainase, minyak bumi, industri ringan dan ringan, pemanas air, proteksi kebakaran, tenaga listrik, aerospace, pembuatan kapal dan proyek dasar lainnya.

Keterangan	Baja Karbon LR Siku
Standar	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
Bahan	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Ukuran	Diameter Luar: 6-2400mm Tebal Dinding: 1,0-200mm Panjang: 1-12m
Permukaan	Pabrik, Dicat, Dilapisi Anti Karat, dll
Aplikasi	Pipa Boiler, Pipa Pupuk Kimia, Pipa Minyak / Gas, Pipa Cairan, Pipa Bor, Pipa Hidrolik, Pipa Struktur, dll

NPS	OD D	90 ° Rad panjang Pusat ke Akhir A	45° Rad panjang Pusat ke Akhir B	90 ° 3D Pusat ke Akhir A	45° 3D Pusat ke Akhir B
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	60.3	76	35	152	63
2.1/2	73	95	44	190	79
3	88.9	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Baja Karbon 45 Derajat Siku & Baja Karbon 90 Derajat Siku Dimensi dalam milimeter kecuali dinyatakan lain.Ketebalan dinding (t) harus ditentukan oleh pelanggan.

TOLERANSI DIMENSI BUTT WELD SIKU - 45° DAN 90° - LR DAN 3D - ASME B16.9

Ukuran Pipa Nominal	1/2 hingga 2.1/2	3 hingga 3.1/2	4	5 sampai 8
Diameter luar di Bevel (D)	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
Diameter dalam di Ujung	0.8	1.6	1.6	1.6
Pusat ke Ujung LR (A/B)	2	2	2	2
Pusat ke Ujung 3D (A/B)	3	3	3	3
Ukuran Pipa Nominal	10 sampai 18	20 hingga 24	26 sampai 30	32 hingga 48
Diameter luar di Bevel (D)	+ 4 - 3.2	+ 6.4 - 4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Diameter dalam di Ujung	3.2	4.8	+ 6.4 - 4.8	+ 6.4 - 4.8
Pusat ke Ujung LR (A/B)	2	2	3	5
Pusat ke Ujung 3D (A/B)	3	3	6	6
Tebal Dinding (t)	Tidak kurang dari 87,5% dari Ketebalan Dinding Nominal

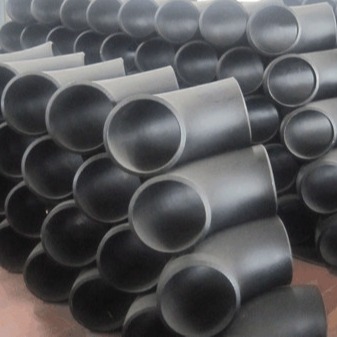

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 2

Dimensi Siku ASTM A234 WPB

Standar: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diameter: DN20 hingga DN1500/ 3/4" hingga 60"

Jadwal: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Radius: Radius Pendek (SR) dan Radius Panjang (LR)

Mengetik: Mulus dan Dilas

Permukaan: Primer Hitam, Galvanis

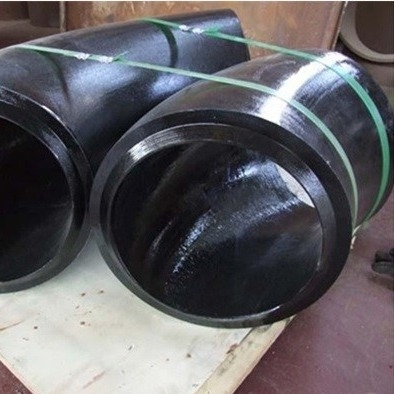

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 3

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 4

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 5

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 6

Siku Pipa Baja Hitam 45 Derajat Untuk Sertifikasi CE Pipa 7

Label:

Detail produk:
Tempat asal:	Cina
Nama merek:	hongcheng
Sertifikasi:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Nomor model:	1/2" SAMPAI 24"
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order:	1 buah
Harga:	consult
Kemasan rincian:	Kasus atau Palet Kayu Lapis
Waktu pengiriman:	7-15 hari kerja
Syarat-syarat pembayaran:	L/C, D/P, T/T
Menyediakan kemampuan:	2 Juta Ton/Tahun
