Peredam Pipa Eksentrik Inconel, Peredam Konsentris Butt Weld Steel Paduan

Deskripsi Produk

Pengurang Pipa Baja Cross Butt Welded Fittings Baja Paduan Inconel Incoloy Pengurang Konsentris Pengurang Eksentrik

Daftar Spesifikasi

Peredam pipa baja adalah komponen yang digunakan dalam pipa untuk mengurangi ukurannya dari lubang besar ke lubang kecil sesuai dengan diameter bagian dalam.Panjang reduksi di sini sama dengan rata-rata diameter pipa yang lebih kecil dan lebih besar.Di sini, peredam dapat digunakan sebagai diffuser atau nozzle.Peredam membantu memenuhi pemipaan yang ada dengan berbagai ukuran atau aliran hidraulik dari sistem perpipaan.

Penggunaan peredam baja dilakukan di pabrik kimia dan pembangkit listrik.Itu membuat sistem perpipaan dapat diandalkan dan kompak.Ini melindungi sistem perpipaan dari segala jenis dampak buruk atau deformasi termal.Saat berada di lingkaran tekanan, ini mencegah segala jenis kebocoran dan mudah dipasang.Reduksi berlapis nikel atau krom memperpanjang masa pakai produk, berguna untuk saluran uap tinggi, dan mencegah korosi.

Jenis Peredam

Ada dua jenis peredam, peredam konsentris dan peredam eksentrik.

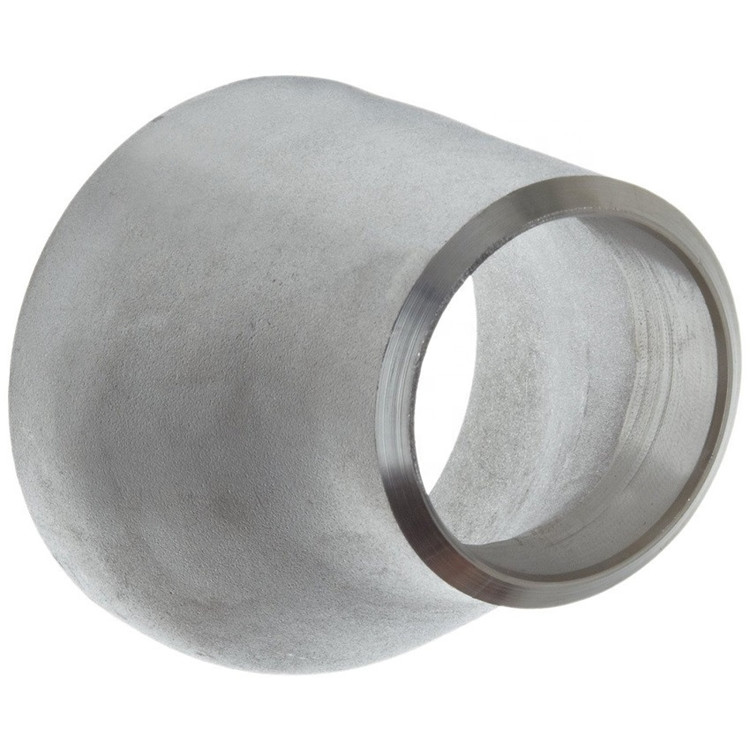

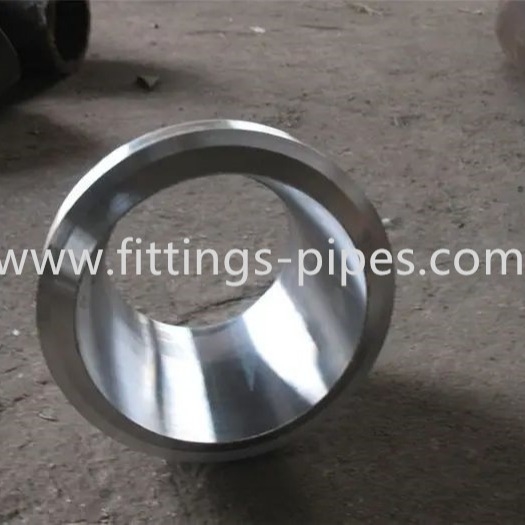

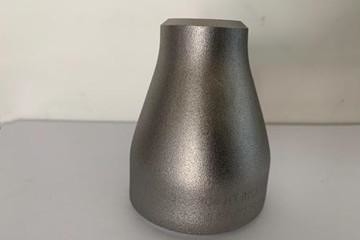

Peredam Konsentris

Peredam ini terdiri dari fitting berbentuk simetris dan kerucut yang memperbesar atau memperkecil diameter secara merata di sekitar garis tengah.Misalnya, ketika pipa 1” beralih ke pipa ”, maka bagian atas atau bawah pipa tidak tetap rata.Ini banyak digunakan ketika diameter tunggal atau ganda berubah.

Peredam Eksentrik

Fitting berbentuk kerucut yang memperkecil atau memperbesar diameter, tetapi tidak simetris terhadap garis tengah.Ini digunakan dalam sistem kerja pipa untuk mengurangi diameter pipa dari satu ukuran ke ukuran yang lebih besar atau kecil.

Berkisar dari jenis sambungan yang berbeda, peredam pipa dapat diklasifikasikan dengan peredam soket las dan peredam las butt.

Peredam las soket juga disebut sisipan las soket, memiliki tiga tipe 1, 2 dan 3. Standar manufaktur sesuai dengan ASME B16.11.

Socket Weld menahan dari kekuatan butt welding, sehingga digunakan untuk pipa berdiameter kecil yang memiliki diameter NPS 2 atau kurang.Butt Weld memiliki kekuatan yang baik, karena cocok untuk pipa bertekanan dan bertemperatur tinggi.

Peredam las butt berakhir dalam rencana atau miring, diproduksi sesuai dengan ASME B16.9 dan proses pengelasan menurut ASME B16.25.

Tempat Asal: Cina

Pereduksi pipa masuk ke reduksi konsentris dan reduksi eksentrik. Mereka terbuat dari baja karbon, baja paduan, baja tahan karat, baja suhu rendah atau baja kinerja tinggi, dll

Nama Produk: Peredam konsentris / eksentrik

Ukuran: 1/2″–72″

Siku mulus: 1/2″～24″ DN15～DN600

Siku Dilas: 4″～72″ DN150DN1800

Dinding Thinkness: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, std,sch5s, sch20s, sch40s, sch80s

Ketebalan maksimum: 120mm

Standar: ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605 / 2615 / 2616, JIS P2311/2312

Bahan: Baja karbon, baja paduan, baja tahan karat

Perawatan permukaan: Minyak transparan, minyak hitam tahan karat atau galvanis panas.

Menggambar dengan data:

ANSI /ASME B16.9 Dimensi Peredam, Bagan Dimensi Peredam Konsentris Buttweld, Buttweld Eksentrik

JIS SCH STD Concentric Eccentric Reducer Seamless Pipe Fittings

SCH STD Concentric Eccentric Reducer Seamless Pipe Fittings

Deskripsi Produk

Peredam adalah fitting pipa yang digunakan untuk diameter pipa.Proses pembentukan yang umum digunakan adalah pengepresan diameter, pengepresan diameter atau pengepresan diameter plus pengepresan diameter plus pengepresan diameter, dan pembentukan stamping juga dapat digunakan untuk pengecilan diameter pipa dengan spesifikasi tertentu.

sebuah.Pengurangan diameter / pembentukan ekspansi diameter

Proses pembentukan pengurangan diameter kepala kecil dan kecil adalah dengan meletakkan tabung kosong dengan diameter yang sama dengan ujung besar kepala kecil dan kecil ke dalam cetakan, dan tekan tabung ke arah aksial untuk membuat logam bergerak. rongga cetakan dan menyusut menjadi bentuk.Menurut ukuran pengurangan diameter peredam, itu dibagi menjadi pembentukan pers satu kali atau pembentukan pers ganda.

b.Mencap dan membentuk

Selain penggunaan pipa baja sebagai bahan baku untuk menghasilkan kepala kecil dan kecil, beberapa spesifikasi kepala kecil dan kecil juga dapat diproduksi dengan proses stamping pelat baja.Bentuk pukulan yang digunakan untuk menggambar dirancang dengan mengacu pada ukuran permukaan bagian dalam kepala ukuran, dan pelat baja kosong dilubangi dan diregangkan dengan pukulan.
