Rumah ProdukPerlengkapan Tee Pipa BajaA420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type
A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type A420GR WPL6-S Stainless Steel Elbow Joint Sch80 90 Degree Pipe Corner Special Type

A420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus

Detail produk:
Tempat asal: Cina
Nama merek: hongcheng
Sertifikasi: PED、ABS、BV、DNV、GL、LR、SGS、IEI
Nomor model: 8" SAMPAI 24"
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1ton
Harga: negotiable
Kemasan rincian: Kasus Kayu Lapis atau Palet
Waktu pengiriman: 7-15 hari kerja
Syarat-syarat pembayaran: L/C, D/P, T/T
Menyediakan kemampuan: 100000Ton per tahun
Hubungi sekarang
  • Informasi Detail
  • Deskripsi Produk

Informasi Detail
Tempat asal :: Cina Kemampuan Pasokan :: 10.000 PC Per Bulan
Bahan:: Besi tahan karat Variasi: Sch5, Sch10, Sch20, Sch30, Standar, Sch40, Sch60, Xs, Sch8
Koneksi:: Pematerian autentikasi: ASME, ANSI, DIN, JIS, BS, GB, GS, KS, API
Standar:: Arsenic Petroleum Corporation B16.9 Penggunaan:: Industri air minyak dan gas
Menyoroti:

Sambungan Siku Stainless Steel Sch80

,

Sambungan Siku Stainless Steel A420GR

,

Siku Pipa A420GR 90 Derajat

Deskripsi Produk

Sambungan siku baja tahan karat A420GR.WPL6-S Sch80 90 ° tipe pipa sudut khusus



DIAMENSI ASTM B366 GRADE WPNCMC FITTING~

Ukuran Pipa Nominal Semua Perlengkapan Semua Perlengkapan Semua Perlengkapan Siku/ Tee Tikungan Balik 180° Tikungan Balik 180° 180 Deg Kembali Tikungan Reduksi Topi
NPS OD di Bevel (1), (2)

ID di Akhir

(1), (3), (4)

 Ketebalan Dinding (3) Dimensi Tengah-ke-Ujung A,B,C,M Pusat-ke-Pusat O Kembali ke Wajah K Penjajaran Ujung U Panjang Keseluruhan H Panjang KeseluruhanE
½ sampai 2½

0,06

-0,03

 0,03 Tidak kurang dari 87,5% dari ketebalan nominal 0,06 0,25 0,25 0,03 0,06 0,12
3 sampai 3 ½ 0,06 0,06 Tidak kurang dari 87,5% dari ketebalan nominal 0,06 0,25 0,25 0,03 0,06 0,12
4 0,06 0,06 Tidak kurang dari 87,5% dari ketebalan nominal 0,06 0,25 0,25 0,03 0,06 0,12
5 sampai 8

0,09

-0,06

 0,06 Tidak kurang dari 87,5% dari ketebalan nominal 0,06 0,25 0,25 0,03 0,06 0,25
10 sampai 18

0,16

-0,12

 0,12 Tidak kurang dari 87,5% dari ketebalan nominal 0,09 0,38 0,25 0,06 0,09 0,25
20 sampai 24

0,25

-0,19

 0,19 Tidak kurang dari 87,5% dari ketebalan nominal 0,09 0,38 0,25 0,06 0,09 0,25
26 sampai 30

0,25

-0,19

 0,19 Tidak kurang dari 87,5% dari ketebalan nominal 0,12 … … … 0,19 0,38
32 sampai 48

0,25

-0,19

 0,19 Tidak kurang dari 87,5% dari ketebalan nominal 0,19 … … … 0,19

0,38





Siku 90 derajat adalah sejenis sambungan pipa dan konektor pipa, terutama digunakan untuk pipa cabang pipa utama.Hal ini dapat dibagi menjadi baja karbon, baja tuang, baja paduan, baja tahan karat, tembaga, siku paduan aluminium 90 derajat, dll.

Siku 90 derajat memiliki karakteristik tahan suhu tinggi dan tahan tekanan, fleksibilitas yang baik dan tahan panas, dan kinerjanya lebih tinggi daripada alat kelengkapan pipa lainnya, pemasangan sederhana, konduktivitas termal yang baik, berlaku untuk sistem pemanas lantai, dapat didaur ulang dan sebagainya. .

Siku 90 ° standar nasional memiliki kekuatan tumbukan yang sangat baik, dapat dilas dan dihubungkan secara mekanis, dan lebih unggul dari PB-PP-R.Siku konduktivitas termal 90 ° adalah sambungan pipa penghubung yang umum digunakan dalam pemasangan pipa, digunakan untuk sambungan siku, dan digunakan untuk mengubah arah pipa.Nama lain: siku 90 °, siku sudut kanan, siku cinta, siku injak, siku tekan, siku mekanis, siku las, dll.

Siku 90 derajat terutama digunakan untuk menghubungkan dua pipa dengan diameter nominal yang sama atau berbeda, sehingga pipa dapat diputar 90 °.Tentu saja, ada juga siku 45 °, 180 ° dan berbagai sudut.Jari-jari tekuk kurang dari atau sama dengan 1,5 kali diameter pipa siku, dan jari-jari tekuk lebih besar dari 1,5 kali diameter pipa siku.

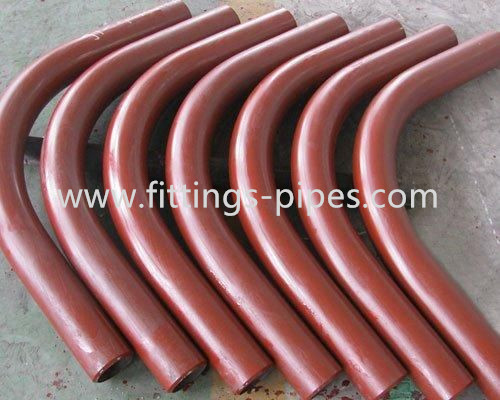

A420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus 0



Satuan : inci

Nominal

Pipa

Ukuran

Di luar Dia.

(OD)

 Tebal Dinding (T) 90o L/R Elbow Center To End A 45o L/R Elbow Center To End B Pusat Siku 90o S/R Ke Ujung A Tees Center Untuk Mengakhiri CM

Panjang topi

e
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1,50 0,625   1.00 1.00
3/4 1.050 0,065 0,083 0,113 0,154 1.12 0,438   1.13 1.00
1 1.315 0,065 0,109 0,133 0,179 1,50 0,875 1.00 1,50 1,50
1-1/4 1.660 0,065 0,109 0,140 0,191 1.88 1.00 1.25 1.88 1,50
1-1/2 1.900 0,065 0,109 0,145 0,200 2.25 1.12 1,50 2.25 1,50
2 2.375 0,065 0,109 0,154 0,218 3.00 1.38 2.00 2.50 1,50
2-1/2 2.875 0,083 0,120 0,203 0,276 3.75 1.75 2.50 3.00 2.00
3 3.500 0,083 0,120 0,216 0,300 4.50 2.00 3.00 3.38 2.50
4 4.500 0,083 0,120 0,237 0,337 6.00 2.50 4.00 4.13 3.00
5 5.563 0,109 0,134 0,258 0,375 7.50 3.12 5.00 4.88 3.50
6 6.625 0,109 0,134 0,280 0,432 9.00 3.75 6.00 5.63 4.00
8 8.625 0,109 0,148 0,322 0,500 12.00 5.00 8.00 7.00 5.00
10 10.750 0,134 0,165 0,375 0,500 15.00 6.25 10.00 8.50 6.00
12 12.750 0,156 0,180 0,375 0,500 18.00 7.50 12.00 10.00 7.00
14 14.000 0,156 0,250 0,375 0,500 21.00 8.75 14.00 11.00 7.50
16 16.000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8.00
18 18.000 0,165 0,250 0,375 0,500 27.00 11.25 18.00 13.50 9.00
20 20.000 0,188 0,250 0,375 0,500 30.00 12.50 20.00 15.00 10.00
24 24.000 0,218 0,250 0,375 0,500 36.00 13.50 24.00 17.00 12.00

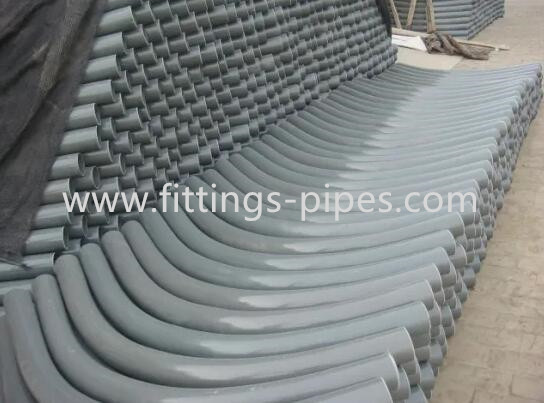

A420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus 1





Cakupan ASTM A234:

1.1 Spesifikasi ini mencakup fiting baja karbon tempa dan baja paduan dengan konstruksi mulus dan dilas yang tercakup dalam revisi terbaru ASME B16.9, B16.11, MSS-SP-79, MSS-SP-83, dan MSS-SP-95.Fitting ini untuk digunakan dalam perpipaan bertekanan dan dalam fabrikasi bejana tekan untuk layanan pada suhu sedang dan tinggi.Perlengkapan yang berbeda dari Standar ASME dan MSS ini harus dilengkapi sesuai dengan Persyaratan Tambahan S58 dari Spesifikasi A 960/A 960M.

1.2 Persyaratan tambahan opsional disediakan untuk fiting di mana tingkat pemeriksaan yang lebih tinggi diinginkan.Bila diinginkan, satu atau lebih dari persyaratan tambahan ini dapat ditentukan dalam pesanan.

1.3 Spesifikasi ini tidak mencakup fiting las cor atau fiting yang dikerjakan dari coran.Fitting las baja tuang diatur oleh Spesifikasi A 216/A 216M dan A 217/A 217M.

1.4 Spesifikasi ini dinyatakan dalam satuan inci-pon dan satuan SI.Namun, kecuali jika pesanan menentukan penunjukan spesifikasi "M" yang berlaku (satuan SI), bahan tersebut harus dilengkapi dengan satuan inci-pound.

1.5 Nilai yang dinyatakan dalam satuan inci-pound atau satuan SI dianggap terpisah sebagai standar.Di dalam teks, satuan SI ditunjukkan dalam tanda kurung.Nilai yang dinyatakan dalam setiap sistem bukanlah padanan yang tepat;oleh karena itu, setiap sistem harus digunakan secara independen satu sama lain.Menggabungkan







A420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus 2





A420GR WPL6-S Sambungan Siku Stainless Steel Sch80 90 Derajat Pipa Sudut Tipe Khusus 3

FAQ:



1. Apakah Anda pabrik atau perusahaan dagang?

Kami adalah factory.we juga telah bekerja sama pabrik melakukan bisnis baja lainnya.

2. Bagaimana saya bisa mendapatkan kutipan dari Anda?

Anda dapat meninggalkan pesan kepada kami, dan kami akan membalas setiap pesan tepat waktu.Atau kita dapat berbicara secara online melalui Trademanager.

Dan Anda juga dapat menemukan informasi kontak kami di halaman kontak.

3. Bisakah saya mendapatkan sampel sebelum memesan?

Ya, tentu saja.Biasanya sampel kami gratis.kami dapat memproduksi dengan sampel atau gambar teknis Anda.

4. Apa waktu pengiriman Anda?

Waktu pengiriman biasanya sekitar 20 hari (1 * 20FT seperti biasa).

Kami dapat mengirimkan dalam 2 hari, jika memiliki stok.

5. Apa ketentuan pembayaran Anda?

Jangka waktu pembayaran kami yang biasa adalah deposit 30%, dan sisanya terhadap B/L.L/C juga dapat diterima. EXW, FOB, CFR, CIF, DDU.

6. Bagaimana pabrik Anda melakukan kontrol kualitas?

Kualitas adalah prioritas.Pabrik kami telah memperoleh otentikasi ISO9001.Kami menjamin barang keluar dari pabrik kami 100% berkualitas.

Dan Setiap Proses, kami memiliki operasi yang sangat ketat dan mengatur 2 teknisi untuk diperiksa.Setelah produk selesai,

kami akan melakukan tes terakhir untuk mengambil produk yang tidak memenuhi syarat
