Detail produk:
|
|
| Tempat asal: | Cina |
|---|---|
| Nama merek: | hongcheng |
| Sertifikasi: | Pcoc, Reach, Iecee, Scoc, Epa, Gs |
| Nomor model: | 1/2" SAMPAI 24" |
|
Syarat-syarat pembayaran & pengiriman:
|
|
| Kuantitas min Order: | 10PC |
| Harga: | consult |
| Kemasan rincian: | Kasus Kayu Lapis atau Palet |
| Waktu pengiriman: | 7-15 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/P, T/T |
| Menyediakan kemampuan: | 2 Juta Ton/Tahun |
|
Informasi Detail |
|||
| Sertifikasi :: | ASME, ANSI, DIN, JIS, BS, KS | Bahan :: | Paduan |
|---|---|---|---|
| Ketebalan dinding: | Sch5-Sch160 XXS, STD, XS, SGP | Sudut: | 30° 45° 90 ° 180°, dll |
| Bahan:: | Besi tahan karat | Kemampuan Pasokan:: | 5000 Ton/Bulan |

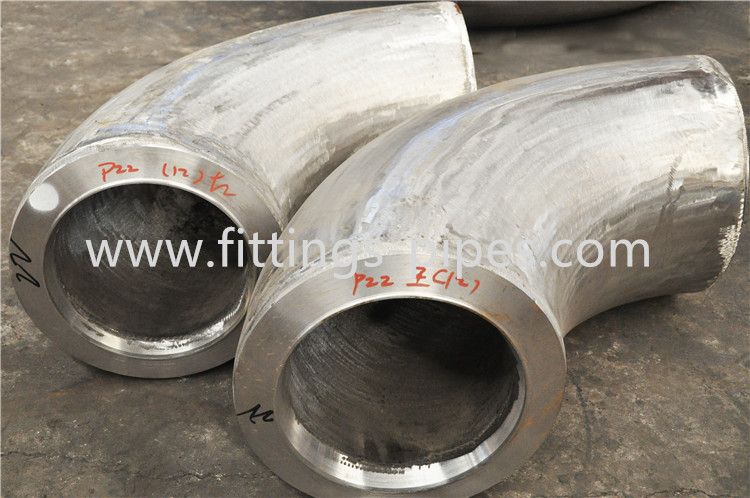

| Menyoroti: | Pipa Elbow fitting 20MnG,Pipa Baja Elbow 20MnG,Pipa Elbow fitting 12inch |
||
Deskripsi Produk
Karakteristik dan ruang lingkup aplikasi:
Kekuatan tinggi dan kemampuan pengerasan 20Mng.Plastisitas selama deformasi dingin adalah sedang dan kemampuan mesinnya bagus, tetapi kemampuan lasnya buruk.Sangat cocok untuk pendinginan dan tempering.Sangat cocok untuk memutar poros, baut, mur, sekrup, dll., mandrel, roda gigi
Ini digunakan untuk membuat baut, mur, tuas, dll. pada mesin berat, dengan kemampuan pengerasan yang sedikit lebih tinggi, kemampuan las yang rendah, hipersensitivitas dan kerapuhan temper, mudah retak setelah pendinginan air, dan cocok untuk ketahanan lelah.
| Nama Produk | Bahan | Standar | Ukuran (mm) | Aplikasi |
|
tabung suhu rendah |
16MnDG 10MnDG 09DG 09Mn2VDG 06Ni3MoDG ASTM A333 |
GB/T18984-2003 ASTM A333 |
OD:8-1240* WT: 1-200 |
Berlaku untuk - 45 ℃ ~ 195 ℃ bejana tekanan suhu rendah dan pipa penukar panas suhu rendah |
|
Tabung boiler bertekanan tinggi |
20G ASTMA106B ASTMA210A ST45.8-III |
GB5310-1995 ASTMSA106 ASTMSA210 DIN17175-79 |
OD:8-1240* WT: 1-200 |
Cocok untuk pembuatan tabung ketel bertekanan tinggi, tajuk, pipa uap, dll |
| Tabung retak minyak bumi |
10 20 |
GB9948-2006 |
OD: 8-630* WT:1-60 |
Digunakan dalam tabung tungku kilang minyak, tabung penukar panas |
|
Tabung ketel tekanan sedang rendah |
10 # 20# 16Mn,Q345 |
GB3087-2008 |
OD:8-1240* WT: 1-200 |
Cocok untuk pembuatan berbagai struktur boiler tekanan rendah dan menengah dan boiler lokomotif |
|
Struktur umum dari tabung |
10#,20#,45#,27SiMn ASTM A53A,B 16Mn,Q345 |
GB/T8162- 2008 GB/T17396- 1998 ASTM A53 |
OD:8-1240* WT: 1-200 |
Berlaku untuk struktur umum, dukungan teknik, pemrosesan mekanis, dll |
|
Selubung minyak |
J55,K55,N80,L80 C90,C95,P110 |
API SPEC 5CT ISO11960 |
OD:60-508* WT: 4.24-16.13 |
Digunakan untuk ekstraksi minyak atau gas di casing Sumur minyak, digunakan di dinding samping sumur minyak dan gas |
| Nama Produk | Bahan | Standar | Ukuran (mm) | Aplikasi |
|
tabung suhu rendah |
16MnDG 10MnDG 09DG 09Mn2VDG 06Ni3MoDG ASTM A333 |
GB/T18984-2003 ASTM A333 |
OD:8-1240* WT: 1-200 |
Berlaku untuk - 45 ℃ ~ 195 ℃ bejana tekanan suhu rendah dan pipa penukar panas suhu rendah |
|
Tabung boiler bertekanan tinggi |
20G ASTMA106B ASTMA210A ST45.8-III |
GB5310-1995 ASTMSA106 ASTMSA210 DIN17175-79 |
OD:8-1240* WT: 1-200 |
Cocok untuk pembuatan tabung ketel bertekanan tinggi, tajuk, pipa uap, dll |
| Tabung retak minyak bumi |
10 20 |
GB9948-2006 |
OD: 8-630* WT:1-60 |
Digunakan dalam tabung tungku kilang minyak, tabung penukar panas |
|
Tabung ketel tekanan sedang rendah |
10 # 20# 16Mn,Q345 |
GB3087-2008 |
OD:8-1240* WT: 1-200 |
Cocok untuk pembuatan berbagai struktur boiler tekanan rendah dan menengah dan boiler lokomotif |
|
Struktur umum dari tabung |
10#,20#,45#,27SiMn ASTM A53A,B 16Mn,Q345 |
GB/T8162- 2008 GB/T17396- 1998 ASTM A53 |
OD:8-1240* WT: 1-200 |
Berlaku untuk struktur umum, dukungan teknik, pemrosesan mekanis, dll |
|
Selubung minyak |
J55,K55,N80,L80 C90,C95,P110 |
API SPEC 5CT ISO11960 |
OD:60-508* WT: 4.24-16.13 |
Digunakan untuk ekstraksi minyak atau gas di casing Sumur minyak, digunakan di dinding samping sumur minyak dan gas |
Properti mekanik:
| Standar | Nilai | Kekuatan Tarik (MPa) | Kekuatan Hasil (MPa) | Pemanjangan(%) | |
| ≤16 | >16-30mm | ||||
| GB/T8162-1999 | 10 | 335 | 205 | 195 | 24 |
| 20 | 390 | 245 | 235 | 20 | |
| 35 | 510 | 305 | 295 | 17 | |
| 45 | 590 | 335 | 325 | 14 | |
| 16Mn | 490 | 325 | 315 | 21 | |
| GB/T8163 | 10 | 335~475 | ≥205 | ≥24 | |
| 20 | 410~550 | ≥245 | ≥20 | ||
| P345 | 490~665 | ≥325 | ≥21 | ||
| GB/T3087 | 10 | 333-475 | ≥196 | ≥24 | |
| 20 | 392-588 | ≥245/226 | ≥20 | ||
| GB/T5310 | 20G | 410-550 | ≥245 | ≥24 | |
| 12CrMoG | 410-560 | ≥205 | ≥21 | ||
| 15CrMoG | 450-640 | ≥235 | ≥21 | ||
| 12Cr1MoVG | 470-640 | ≥255 | ≥21 | ||
| GB/T9948 | 10 | 330-490 | ≥205 | ≥24 | |
| 20 | 410-550 | ≥245 | ≥21 | ||
| 12CrMoG | 410-560 | ≥205 | ≥21 | ||
| 15CrMoG | 410-640 | ≥235 | ≥21 | ||
| GB/T6479 | 10 | 330-490 | ≥205 | ≥24 | |
| 20 | 410-500 | ≥245 | ≥21 | ||
| 12CrMo | 410-560 | ≥205 | ≥21 | ||
| 15CrMo | 440-640 | ≥235 | ≥21 | ||
Parameter Produk
| NPS | OD D |
Pusat Rad Panjang 90° ke Ujung A |
Pusat Rad Panjang 45° ke Ujung B | 90° Tengah ke Ujung A | 45° Pusat ke Ujung B |
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1¼ | 42.2 | 48 | 25 | 95 | 39 |
| 1½ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2½ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3½ | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
3.1 MTC DITAWARKAN SETELAH PESANAN DILAKUKAN DAN DIKIRIM BERSAMA DENGAN CARGO.
DIAMENSI ASTM B366 GRADE WPNCMC FITTING~
| Ukuran Pipa Nominal | Semua Perlengkapan | Semua Perlengkapan | Semua Perlengkapan | Siku/ Tee | Tikungan Balik 180° | Tikungan Balik 180° | 180 Deg Kembali Tikungan | Reduksi | Topi |
| NPS | OD di Bevel (1), (2) |
ID di Akhir |
Ketebalan Dinding (3) | Dimensi Tengah-ke-Ujung A,B,C,M | Pusat-ke-Pusat O | Kembali ke Wajah K | Penjajaran Ujung U | Panjang Keseluruhan H | Panjang KeseluruhanE |
| ½ sampai 2½ |
0,06 |
0,03 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| 3 sampai 3 ½ | 0,06 | 0,06 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| 4 | 0,06 | 0,06 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,12 |
| 5 sampai 8 |
0,09 |
0,06 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,06 | 0,25 | 0,25 | 0,03 | 0,06 | 0,25 |
| 10 sampai 18 |
0,16 |
0,12 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,09 | 0,38 | 0,25 | 0,06 | 0,09 | 0,25 |
| 20 sampai 24 |
0,25 |
0,19 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,09 | 0,38 | 0,25 | 0,06 | 0,09 | 0,25 |
| 26 sampai 30 |
0,25 |
0,19 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,12 | … | … | … | 0,19 | 0,38 |
| 32 sampai 48 |
0,25 |
0,19 | Tidak kurang dari 87,5% dari ketebalan nominal | 0,19 | … | … | … | 0,19 | 0,38 |
